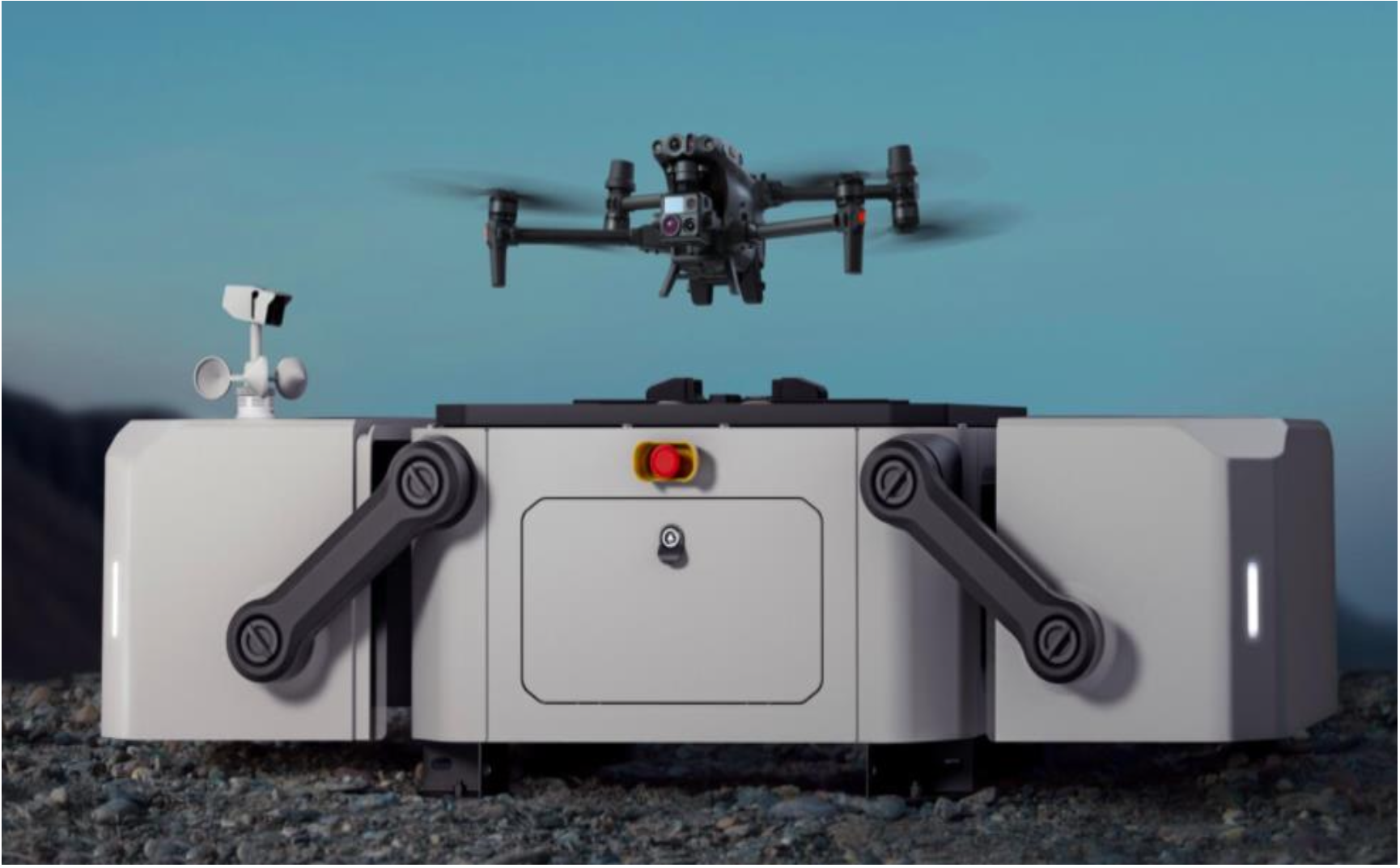

Skärmavbild 2022-03-22 kl_ 11_22_17

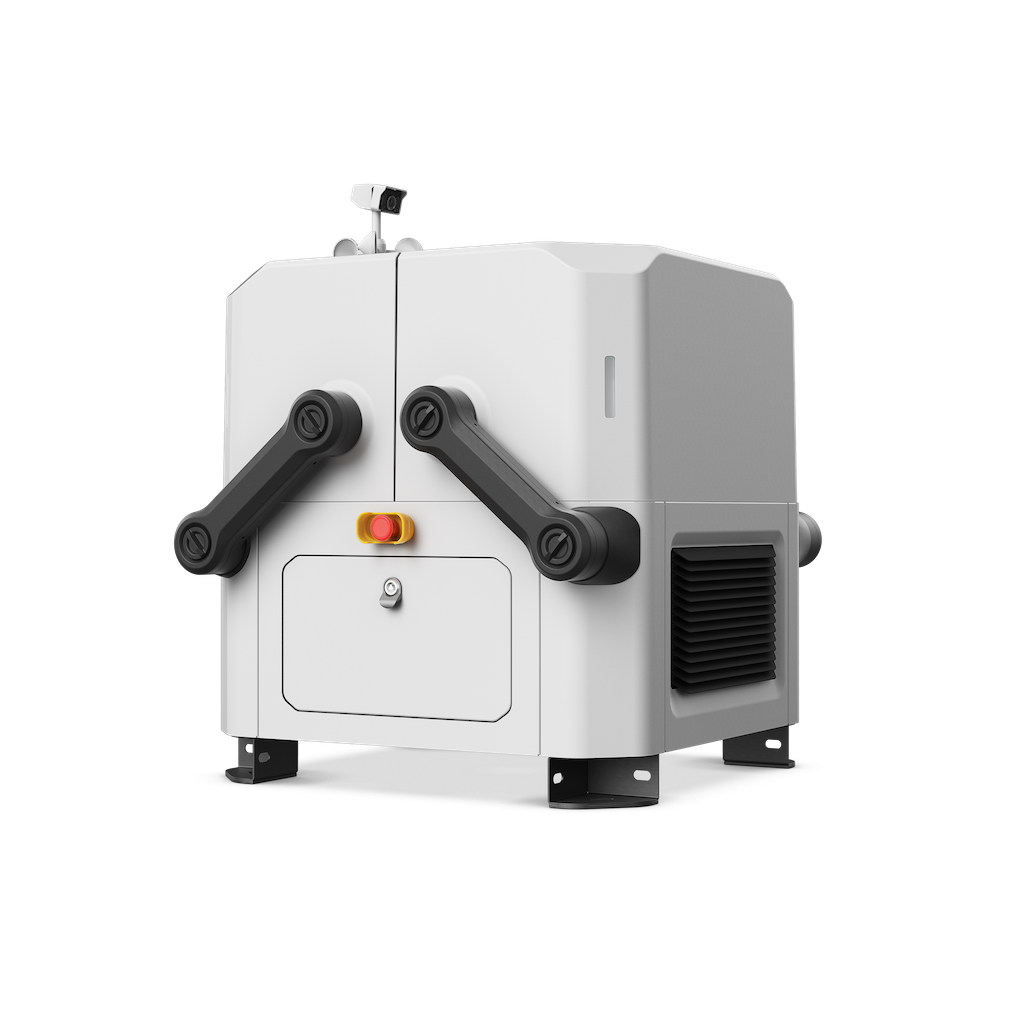

dji_dock_closed (1)
image (3)
image (4)

DJI DOCK

Codice:

Soluzione per il funzionamento remoto dei droni.


Fai una domanda su questo prodotto

I DJI dock sono base station robuste, affidabili e sono costruite per funzionare 24 ore su 24, 7 giorni su 7, giorno e notte, con pioggia o sole. Ogni DJI Dock ospita un Matrice 30 dove atterra, ricarica, decolla ed esegue missioni programmate in DJI FlightHub 2.





La BASE STATION, ossia una piattaforma robotica automatizzata di dimensioni relativamente compatte che misura 800×885×1065cm (BxAxH), occupa una superficie inferiore a 1 mq, mentre il peso è inferiore a 105 kg: caratteristiche che rendono DJI Dock facilmente trasportabile ed installabile.

Per quanto riguarda l’operatività, la piattaforma è in grado di operare h24, sia di giorno che di notte, anche in presenza di condizioni meteorologiche difficili, mentre il range operativo in base alla temperatura va da -35 a +50°C. DJI Dock funge principalmente da ricovero e da base di ricarica per un drone modello DJI Matrice 30, che può alloggiare al suo interno e ricaricarsi in appena 25 minuti grazie al sistema di raffreddamento TEC.

La base station è anche dotata di una fotocamera grandangolare di sicurezza a cui è possibile aggiungere una camera termica, una stazione meteo integrata, un vano per una scheda di connessione LTE 10, un’antenna interna omnidirezionale, un modulo RTK per il geoposizionamento e un vano di espansione Edge Computing che consente la pre-elaborazione di file multimediali.

Djidockcarat

Dati in tempo reale

Streaming live HD in qualsiasi momento per controllare lo stato del tuo DJI Dock o drone.

Pianificazione della missione

Pianifica rotte di volo complesse da remoto tramite FlightHub 2.

Piano di volo

Modifica, gestisci e invia percorsi di volo ai tuoi DJI Docks e monitora i progressi e i risultati del volo.

Gestione dell'archiviazione

Rivedi le immagini, i video, le mappe e i panorami georeferenziati raccolti dai tuoi droni. I dati raccolti dai tuoi droni possono essere caricati e archiviati automaticamente per un uso successivo.

Monitoraggio e manutenzione

Monitora la salute e lo stato dei tuoi DJI Dock e droni, tutto da remoto dal cloud.



Semplice installazione

I DJI Dock pesano meno di 100 kg e occupano meno di 1 metro quadrato. L'installazione richiede l'ancoraggio al suolo, l'accesso all'alimentazione e a Internet e una configurazione rapida tramite il radiocomando DJI RC Plus.

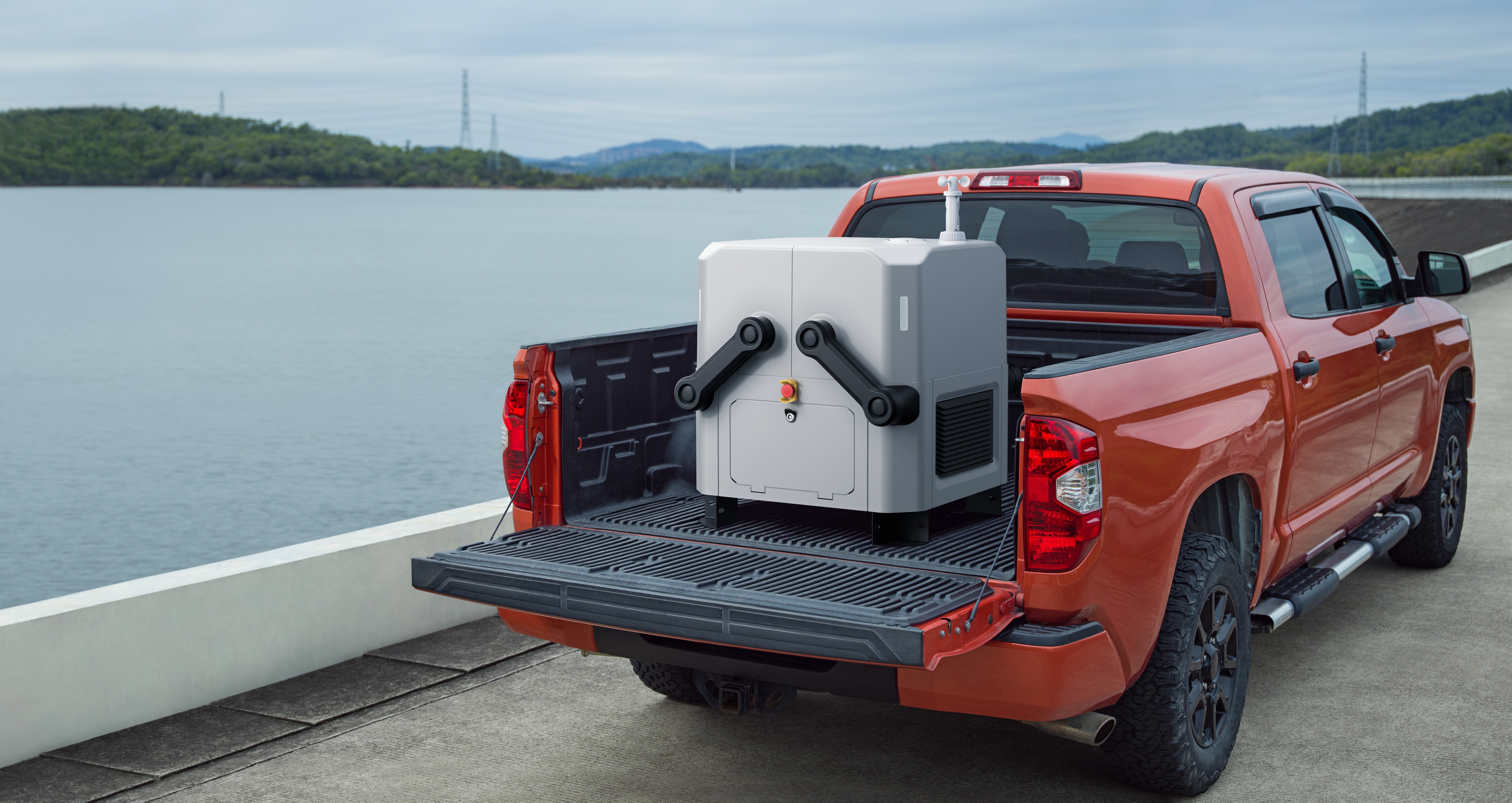

B0029291 1

Design altamente aggiornabile

-Programmable Cloud API apre le funzionalità del Dock a sviluppatori e integratori di sistema, che possono configurare un server privato personalizzato.

-Edge Computing, i DJI Docks dispongono di slot di espansione Edge Computing che consentono la pre-elaborazione di file multimediali e altro ancora, per migliorare ulteriormente l'efficienza operativa.

-Una robusta soluzione professionale, giorno o notte, pioggia o sole, i DJI Dock sono costruiti per resistere agli elementi, quindi puoi volare senza preoccupazioni.

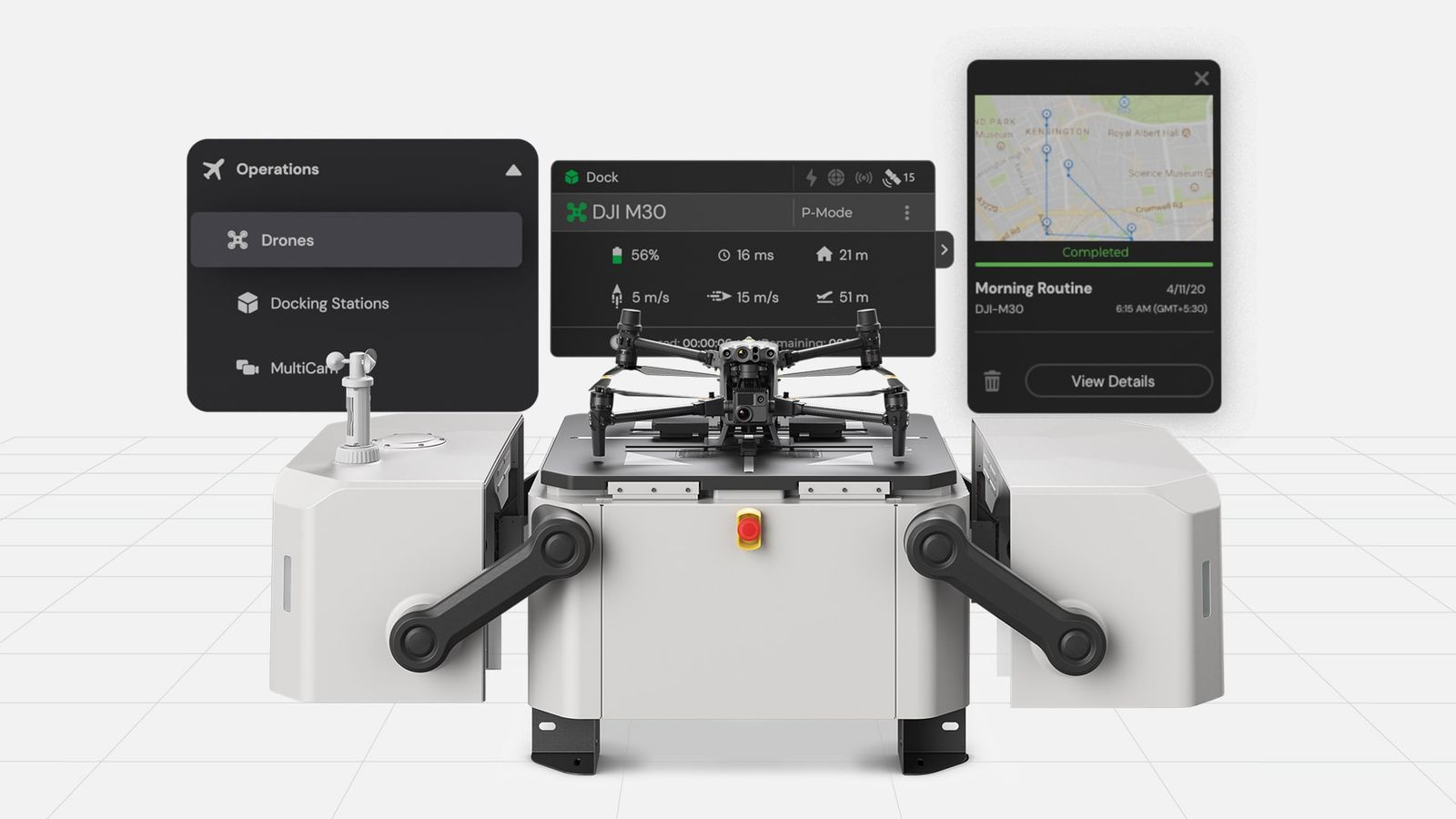

641873b8816ae307d5334e26 DJI Dock p 1600

Ricarica rapida per operazioni efficienti

Ricarica e decollo rapidi grazie al sistema di condizionamento TEC che raffredda le batterie del drone, consentendo una ricarica dal 10 al 90% in soli 25 minuti.



Operazioni senza sosta

La versione Dock della serie M30 offre prestazioni di punta insieme ad una resistenza al vento massima di 12 m/s e un grado di protezione IP55, quando completamente carico, M30 ha un’autonomia di 40 minuti 7 e può condurre missioni e ispezioni fino a 7 km di distanza dal Dock. La versione Dock della serie M30 integra telecamere grandangolari, zoom e termiche (solo M30T) con un telemetro laser, che insieme possono acquisire i dati aerei di cui hai bisogno, quando più ne hai bisogno.



Specifiche Tecniche

  • Nome del prodotto

  • DJI Dock

  • Peso totale

  • 105 kg (escluso il peso dell'aeromobile)

  • Dimensioni

  • Coperchio del dock aperto: 1675×885×735 mm (L×L×A)
    Coperchio del dock chiuso: 800×885×1065 mm (L×L×A)

  • Tensione in entrata

  • 100-240 VAC, 50/60 Hz

  • Potenza in ingresso (max.)

  • 1,500 W

  • Temperatura operativa

  • Tra -35°C e 50°C (-31° - 122°F)

  • Grado di protezione in ingresso

  • IP55

  • Numero di droni accolti

  • 1

  • Velocità max. del vento supportata all’atterraggio

  • 12 m/s

  • Altitudine operativa max.

  • 4.000 m

  • Raggio operativo max.

  • 7.000 m

  • Frequenza di ricezione del satellite della stazione base RTK

  • Ricezione simultanea:
    GPS: L1 C/A, L2
    BeiDou2: B1l, B2l, B3l
    BeiDou3:B1l, B3l
    GLONASS:L1, L2
    Galileo: E1, E5B

  • Precisione di posizionamento della stazione base RTK

  • Orizzontale: 1 cm+1 ppm (RMS)
    Verticale: 2 cm+1 ppm (RMS)

Prestazioni di ricarica

  • Tensione in uscita

  • da 18 a 26,1 V

  • Tempo di ricarica

  • 25 minuti
    Nota: Ciò avviene se la temperatura ambiente è di 25°C (77°F) e l'aeromobile è carico dal 10% al 90%.

Trasmissione video

  • Sistema di trasmissione video

  • O3 Enterprise

  • Frequenza operativa

  • 2.4000-2.4835 GHz
    5.725-5.850 GHz

  • Antenne

  • 4 antenne, 2T4R

  • Potenza del trasmettitore (EIRP)

  • 2.4 GHz: 5.8 GHz：

Sistema di condizionamento

  • Tensione di esercizio

  • 48 VDC

  • Tipo di condizionamento

  • Aria condizionata TEC

Batteria di scorta

  • Capacità della batteria

  • 12 Ah

  • Tensione in uscita

  • 24 V

  • Tipo di batteria

  • Batteria al piombo

  • Autonomia della batteria di socrta

  • > 5 ore

Accesso alla rete

  • Accesso a Ethernet

  • Porta Ethernet adattiva 10/100/1000 Mb/s

Sensore

  • Sensore di velocità del vento

  • Supportato

  • Sensore di pioggia

  • Supportato

  • Sensore di temperatura ambientale

  • Supportato

  • Sensore di immersione in acqua

  • Supportato

  • Sensore temperatura interna

  • Supportato

  • Sensore umidità interna

  • Supportato

  • Sensore di vibrazione

  • Supportato

Telecamera di sicurezza (sulla cover)

  • Risoluzione

  • 1920×1080

  • Campo visivo (FOV):

  • 180°

  • Luce ausiliaria

  • Supportata, luce ausiliaria bianca

Protezione contro i fulmini

  • Porta di alimentazione CA

  • 40 kA (forma d’onda 8/20μs), conforme con i requisiti di protezione EN/IEC 61643-11 TYPE 2

  • Porta Ethernet

  • 1,5 kA (forma d’onda 8/20μs), conforme con i requisiti di protezione EN/IEC 61643-21 di CATEGORIA C

Software supportati

  • Applicazioni

  • DJI Pilot 2 (si connette a DJI Dock tramite DJI RC Plus per la configurazione e la messa in servizio)

  • Piattaforma cloud

  • DJI FlightHub 2
    Piattaforme di terze parti tramite DJI API Cloud

Capacità di espansione

  • Open Protocol

  • DJI API Cloud

  • Edge Computing

  • DJI Dock fornisce alimentazione interna, interfaccia dati e spazio per l'installazione delle apparecchiature.L'edge computing sarà supportato nel secondo trimestre del 2023.
