Tunnel Inspection

Codice:

Il rilievo laser per il monitoraggio di gallerie


Notice: Undefined variable: langCode in /home/dtargeti/public_html/eu/templates/biss/html/com_virtuemart/sublayouts/customfields.php on line 15


Notice: Undefined index: category in /home/dtargeti/public_html/eu/templates/biss/html/com_virtuemart/sublayouts/prices.php on line 22

Notice: Undefined variable: langCode in /home/dtargeti/public_html/eu/templates/biss/html/com_virtuemart/sublayouts/customfields.php on line 15

Notice: Undefined index: virtuemart_product_price_id in /home/dtargeti/public_html/eu/templates/biss/html/com_virtuemart/sublayouts/stockhandle.php on line 7

Tunnel Inspection è il software applicativo di AutoCAD dedicato alla visualizzazione ed all’analisi dei dati generati da rilievi laser scanner di gallerie. È stato concepito per dare un supporto durante le diverse fasi di scavo e costruzione di un tunnel, svolgendo le operazioni topografiche fino al calcolo delle quantità di computo, passando attraverso profili e sezioni estratti dalle nuvole di punti.

Il software ti permette di gestire con semplicità sia i dati di progetto che i rilievi, eseguendo automaticamente le analisi comparative.



ti01

galleria01

Risponde a qualsiasi esigenza topografica

Le funzionalità presenti permettono di affrontare molte tematiche di natura topografica. In particolare, puoi:

  • gestire i file di rilievo prodotti da stazioni totali, gps, livelli
  • calcolare il rilievo per poligonali o "in blocco"
  • calcolare livellazioni geometriche e trigonometriche
  • compensare in modo empirico o ai minimi quadrati
  • georeferenziare la cartografia raster ed utilizzare ortofoto
  • aggiornare o generare un libretto partendo dal disegno
  • eseguire trasformazioni fra sistemi cartografici anche con l’uso di grigliati
  • definire nuovi sistemi cartografici locali.


Ottieni un modello 3D e sezioni dal tuo rilievo

Tunnel Inspection ti mette in grado di:

  • generare modelli 3D usando sezioni parametriche
  • estrarre sezioni e profili del terreno e di progetto
  • importare ed esportare dati in formato LandXML
  • pubblicare progetti e modelli in Google Earth
  • usare modelli in DWG senza conversioni di formato.

Confronta l’esistente con il progettoConfronta progetto

Tunnel Inspection ti permette di costruire tracciati e profili stradali e ferroviari:

  • crea e quota un tracciato qualsiasi con rettifili, archi, clotoidi e parabole
  • assegna in automatico le rotazioni della piattaforma stradale o le sopraelevazioni del binario
  • definisci e quota il profilo di progetto con livellette, archi o parabole
  • costruisci ed applica sezioni di progetto parametriche per generare planimetrie di progetto e modelli 3d
  • calcola i movimenti di materia per sezioni e su modelli
  • utilizza i progetti disegnati in DWG in modo immediato e diretto senza necessità di conversioni

 galleria04

Requisiti di sistema

Essendo un applicativo di Autodesk© AutoCAD® (full) ha gli stessi requisiti software e hardware di AutoCAD, Map 3D, Civil 3D, Architecture release 2007>>2014.

Sistema operativo Microsoft®: Windows® 8, 7, Vista, XP (SP2, SP3).



Notice: Undefined variable: langCode in /home/dtargeti/public_html/eu/templates/biss/html/com_virtuemart/sublayouts/customfields.php on line 15
Specifiche Tecniche

Ottimizza i dati forniti dal laser scanner!

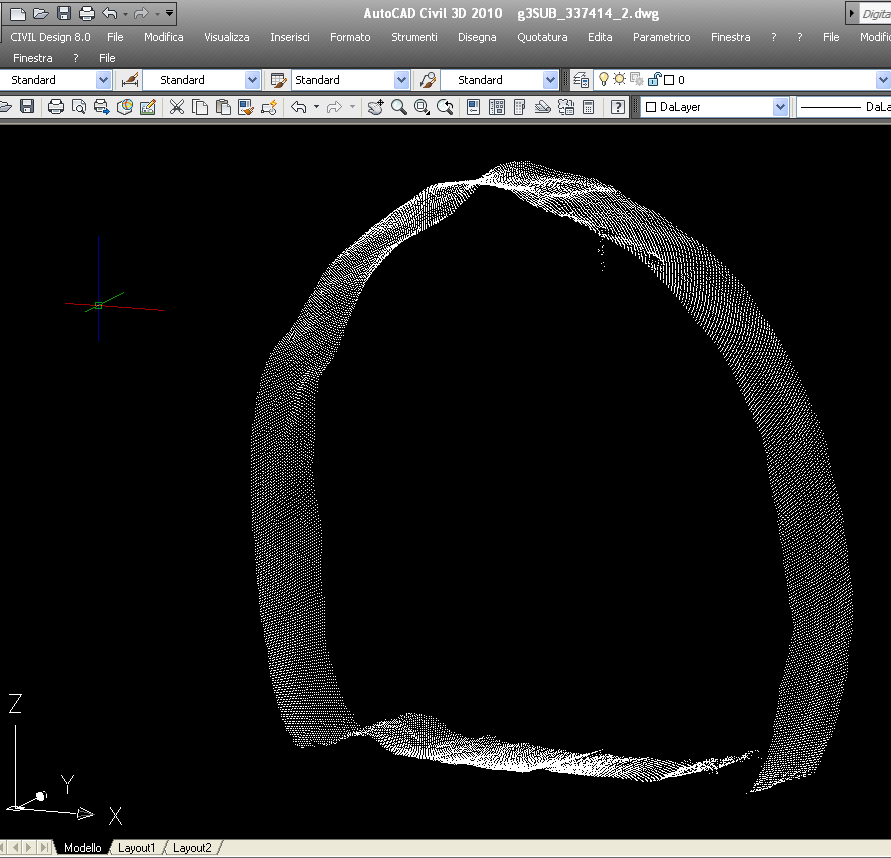

Per quanto concerne le nuvole di punti create da Laser Scanner, con Tunnel Inspection, puoi:

  • importare i dati della nuvola di punti applicando dei filtri
  • visualizzare la nuvola come immagine .bmp
  • esportare i dati in formato immagine .bmp, o formato xyz con associazione di colore
  • georeferenziare la nuvola con raffinamento dell’orientamento
  • Visualizzare la nuvola con densità di punti diversa a seconda dello zoom
  • selezionare i punti che appartengono ad un piano qualsiasi, evidenziandoli con diverso colore

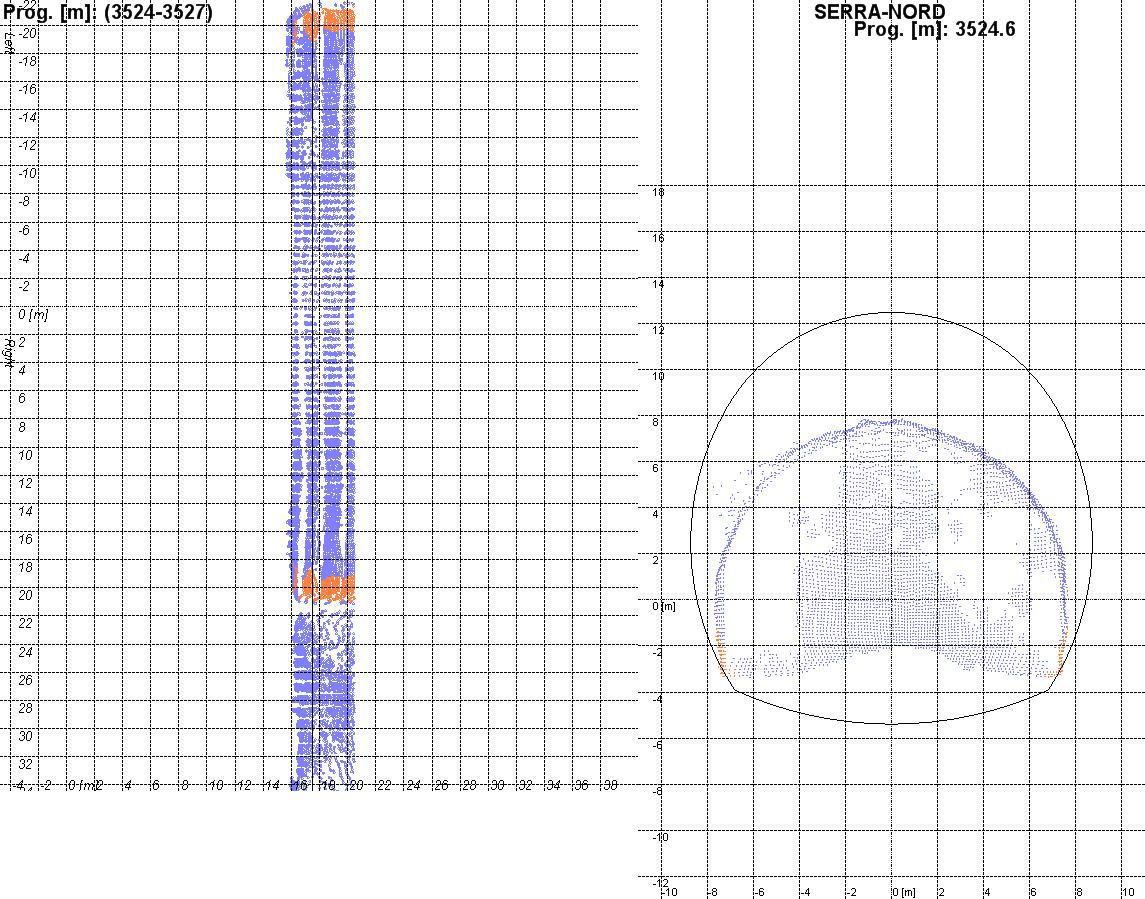

  • estrarre profili e sezioni direttamente dalla nuvola di punti
  • estrarre una sezione unica da più nuvole sovrapposte
  • stampare le sezioni estratte, con o senza progetto, complete di cartigli vestiti
  • unire e mediare contorni estratti spezzettati, cancellando i punti fuori sagoma (spike)

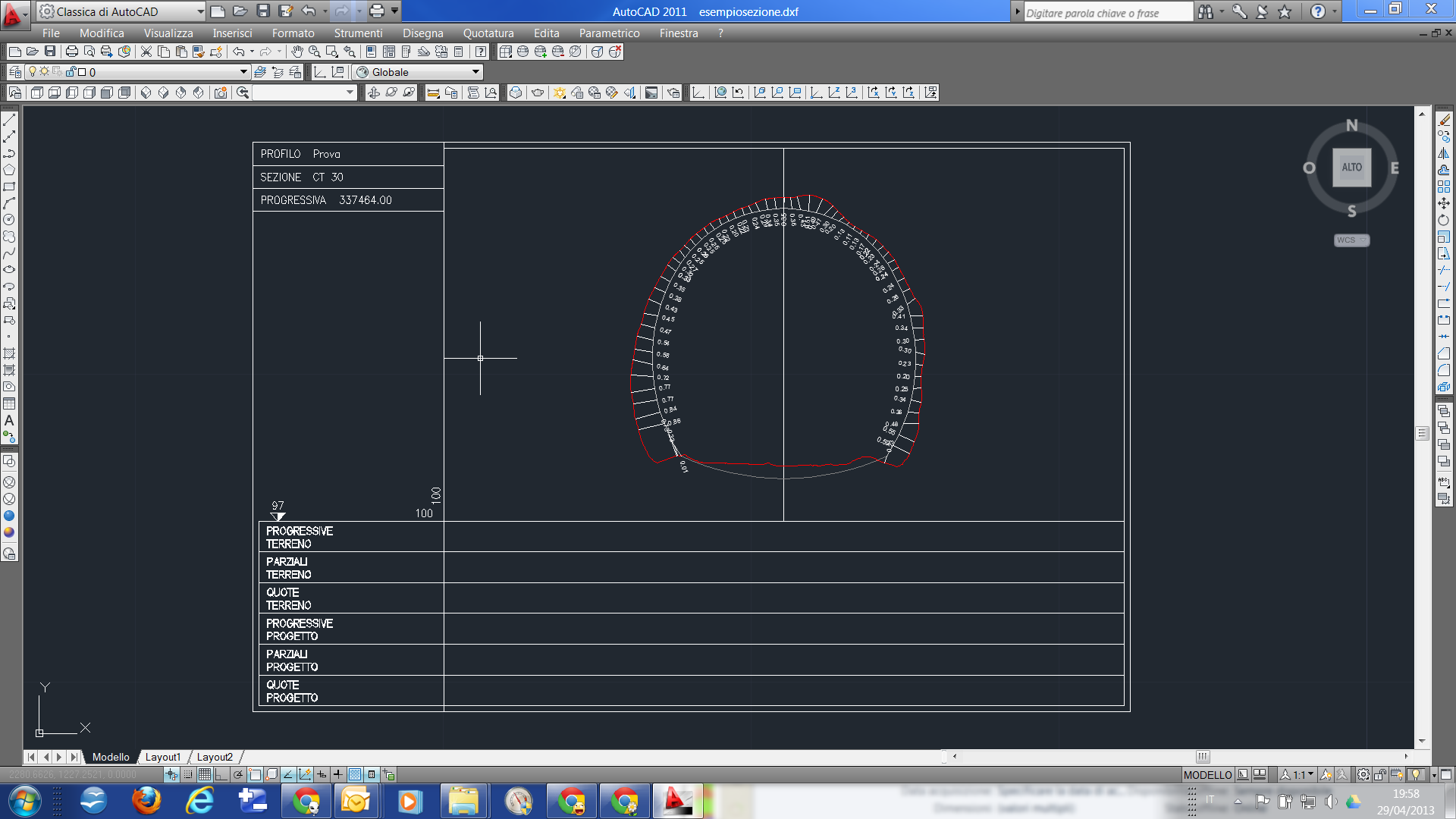

  • calcolare e quotare le differenze tra sezione rilevata e teorica

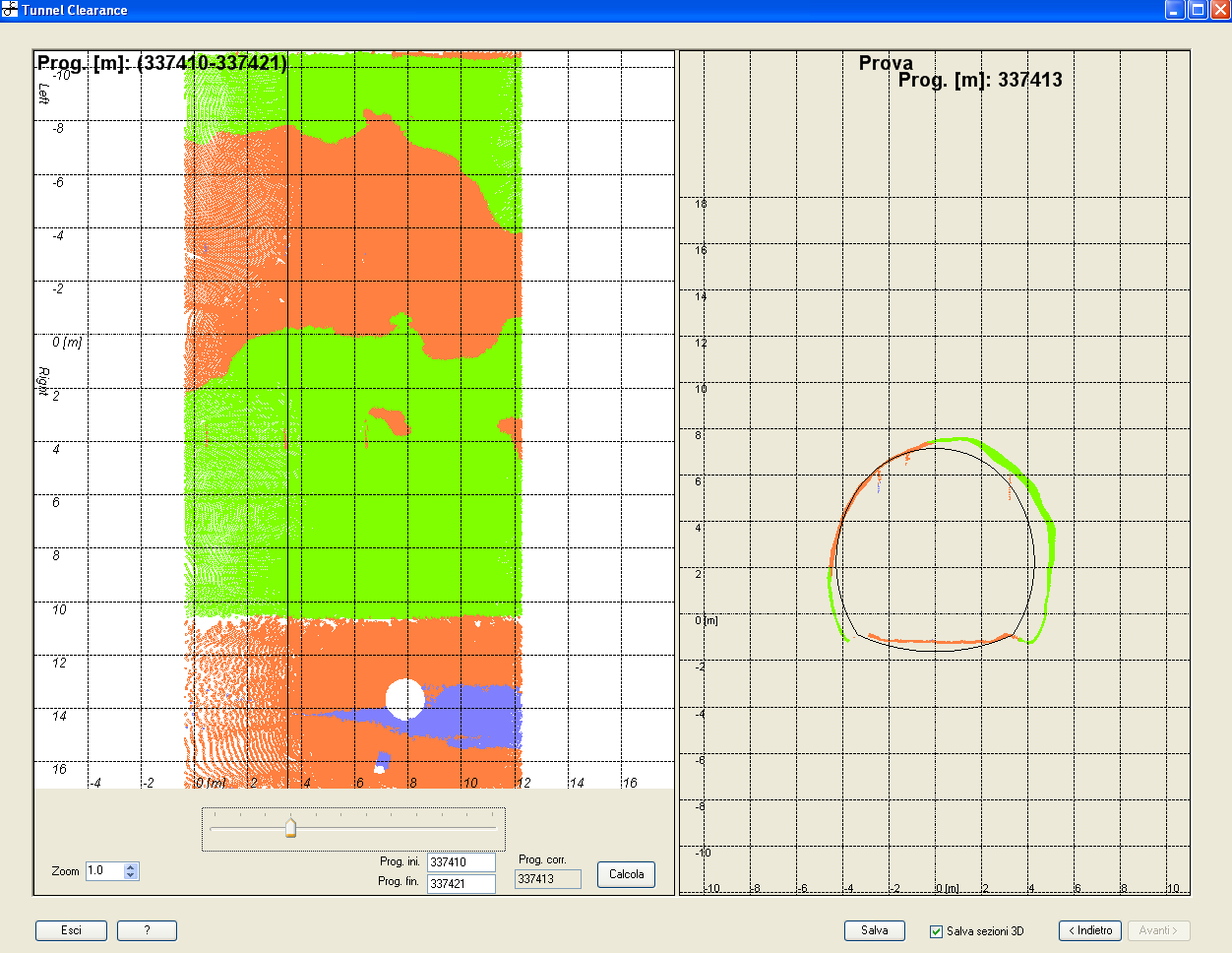

  • rappresentare le differenze (clearance) tra la volta rilevata e quella teorica (progetto), evidenziando i valori con colori impostati per intervalli in una rappresentazione piana (jpg/dwg)

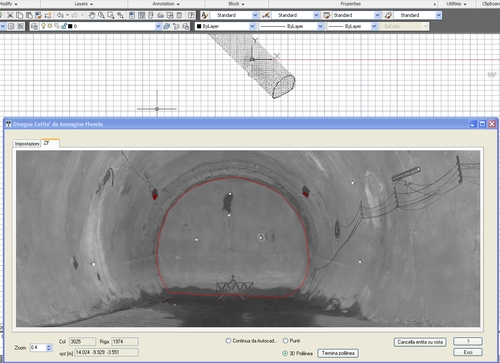

  • disegnare punti e polilinee sull'immagine 2D della nuvola e creare le copie 3D appoggiate sulla nuvola
  • correggere e rototraslare una nuvola sull’altra grazie ad un algoritmo ai minimi quadrati
  • riconoscere fessure e crepe sulla volta della galleria.
