DJI ZENMUSE L3
Codice:
Il primo sistema LiDAR aereo a lungo raggio e ad alta precisione di DJI
Zenmuse L3 Il primo sistema LiDAR a lungo raggio di DJI
Scopri il DJI Zenmuse L3, un sensore LiDAR all'avanguardia progettato per ridefinire la precisione e la portata delle tue acquisizioni dati aeree. Che tu stia mappando grandi terreni aperti con la sua eccezionale portata fino a 950m o catturando dettagli estremamente fini come linee elettriche grazie al suo spot laser ridotto e alla precisione centimetrica, l'L3 offre prestazioni senza compromessi. Abbinato a un IMU ad altissima precisione per una navigazione inerziale impeccabile, questo sistema garantisce nuvole di punti dense e accurate, ideali per Digital Twin, modellazione di strutture ingegneristiche e indagini geologiche anche sotto fitta vegetazione. Sensore a Lungo Raggio: Copertura MassimaDJI Zenmuse L3 è dotato di un Sensore LiDAR a Lungo Raggio che garantisce una portata eccezionale di 950 m anche ad una bassa riflettività del 10%. Alimentato da un laser Classe 1, è ottimizzato per operare ad elevata altitudine; si raccomanda un AGL (Above Ground Level) compreso tra 300-500 m per la massima copertura, con possibilità di salire fino a 830m in ambienti come le miniere a cielo aperto. Ideale per: Mappatura di grandi aree, rilievi a lunga distanza e terreni con forti dislivelli.

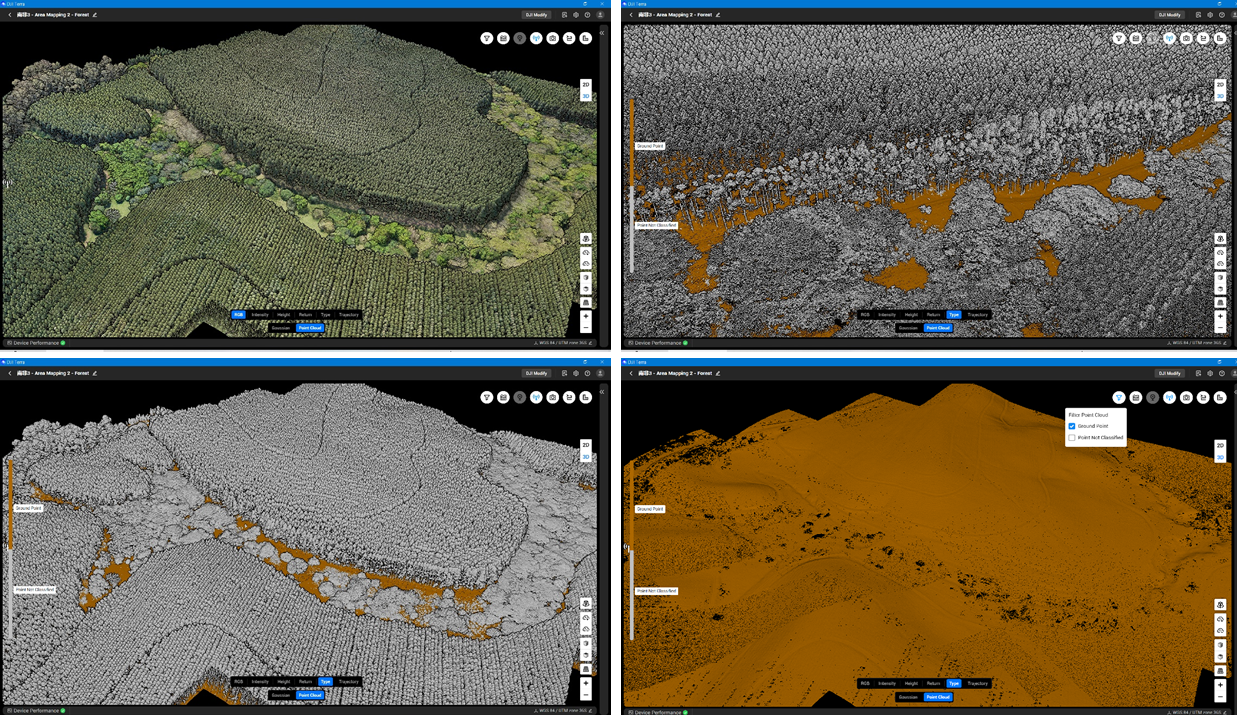

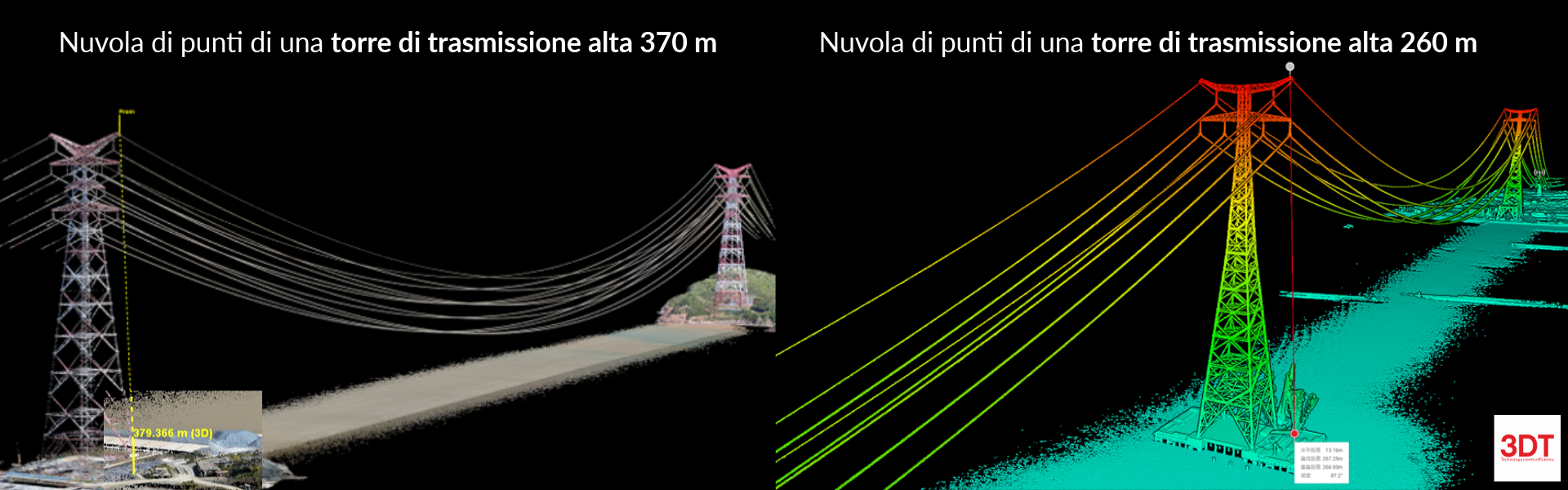

Alta Precisione e massimi DettagliIl LiDAR dello Zenmuse L3 garantisce precisione centimetrica, fondamentale per applicazioni critiche. L'accuratezza orizzontale e verticale raggiungono rispettivamente i 4 cm e 3 cm a 120m, mantenendosi a 7.5 e 5 cm a 300 m. Anche in tempo reale, l'accuratezza in Z è garantita entro 15 cm.Questo livello di dettaglio è possibile grazie a un fascio laser focalizzato e ad a un angolo di divergenza ridotto. Questo si traduce in una cattura di dettagli superiore (essenziale per modelli come linee elettriche e torri) e una migliore penetrazione sotto la vegetazione per acquisire più punti di terreno.Ideale per: Topographic Mapping, Digital Twin e modellazione ingegneristica di alta fedeltà. Fino a 2 Milioni di punti al secondo: Velocità e Dettaglio RegolabiliIl sensore LiDAR L3 garantisce una flessibilità senza precedenti con un'acquisizione fino a 2 milioni di punti al secondo. La frequenza di acquisizione è completamente regolabile, con opzioni tra cui 100K, 350K, 1M, e 2 MHz, permettendo agli operatori di bilanciare le esigenze di velocità e qualità.Questa modulazione è cruciale: scegliendo un tasso più elevato, si massimizza la velocità di mappatura, ma l'energia per singolo punto è inferiore; al contrario, un tasso inferiore concentra più energia per punto, migliorando la qualità del dato. Questa flessibilità, supportata dal laser da 1535 nm (Max 100 w), rende l'L3 perfetto per il monitoraggio rapido, la modellazione di strutture in acciaio e l'ottenimento di insight sui più piccoli dettagli. Sensore potenziato, ora Fino a 16 RitorniIl DJI Zenmuse L3 supporta fino a 16 ritorni per impulso laser, offrendo una potenza di penetrazione superiore, specialmente in aree con vegetazione densa. La relazione è inversa: un tasso di punti inferiore consente di ottenere un numero maggiore di ritorni, mentre un tasso più alto ne riduce il numero. Questa capacità, combinata con lo spot laser ridotto, è essenziale per rilevare il terreno attraverso fitte chiome. Per garantire la migliore penetrazione, si consiglia di impostare il sensore su 350 kHz con 16 ritorni, piuttosto che su 2000 kHz con 4 ritorni. Questa configurazione consente di ottenere nuvole di punti più complete per gli strati sottostanti, come dimostrato dall'ottenimento di fino a 7 ritorni in una singola scansione di un sito forestale. Casi d'uso ideali: Forestali, Archeologia dei Beni Culturali e Indagini su Rischi Geologici.
IMU ad Alta Precisione: La Base per Nuvole di Punti Perfette |
Lo Zenmuse L3 integra un IMU (Inertial Measurement Unit) ad alta precisione, con un miglioramento fino a 2,5 volte rispetto ai modelli precedenti. Questo sistema è la chiave per generare nuvole di punti di altissima qualità. Vanta una straordinaria accuratezza 0.02° per la rotta (Heading) e 0.01° per il beccheggio/rollio (Pitch/Roll) (dati post-processati).L'IMU beneficia di una profonda ottimizzazione DJI con un design alleggerito e algoritmi avanzati, che garantiscono prestazioni di navigazione inerziale pari a sistemi di fascia alta. La sua efficienza è potenziata da una frequenza di aggiornamento POS di 200 Hz. Inoltre, offre un avvio immediato: è pronto al decollo non appena l'M400 viene acceso, eliminando la necessità di pre-riscaldamento e raggiungendo automaticamente lo stato operativo ottimale all'inizio della missione per la massima efficienza.
Doppia Fotocamera ad Alta Risoluzione: Dettaglio e Copertura
Lo Zenmuse L3 integra un sistema a Doppia Fotocamera Micro 4/3 con sensori CMOS, offrendo una risoluzione nativa di 100 Megapixel (12K). Per intervalli di scatto più rapidi, è disponibile un'opzione da 25 Megapixel (6K). Questa potenza ottica garantisce una GSD (Ground Sample Distance) fino a 1.2 cm a 120 metri di altezza e 3 cm a 300 metri. L'otturatore meccanico garantisce accuratezza e una durata elevata (500.000 cicli).La flessibilità è fondamentale: l'intervallo minimo di scatto è di 1,0 secondi a 100 MP e rapidissimo di 0,5 secondi a 25 MP. Inoltre, le telecamere mantengono prestazioni eccellenti in condizioni di scarsa illuminazione.Per una colorazione ottimale della nuvola di punti e la generazione di ortofoto, le telecamere hanno un angolo di visione ultrampio di 107 gradi. Questo FOV è maggiore di 27 rispetto al LiDAR, assicurando una sovrapposizione laterale più ampia (49% per la fotocamera contro 20% per il LiDAR), garantendo che da un unico volo si ottengano sia la Nuvola di Punti che i risultati 2D/3D in un singolo progetto di DJI Terra.

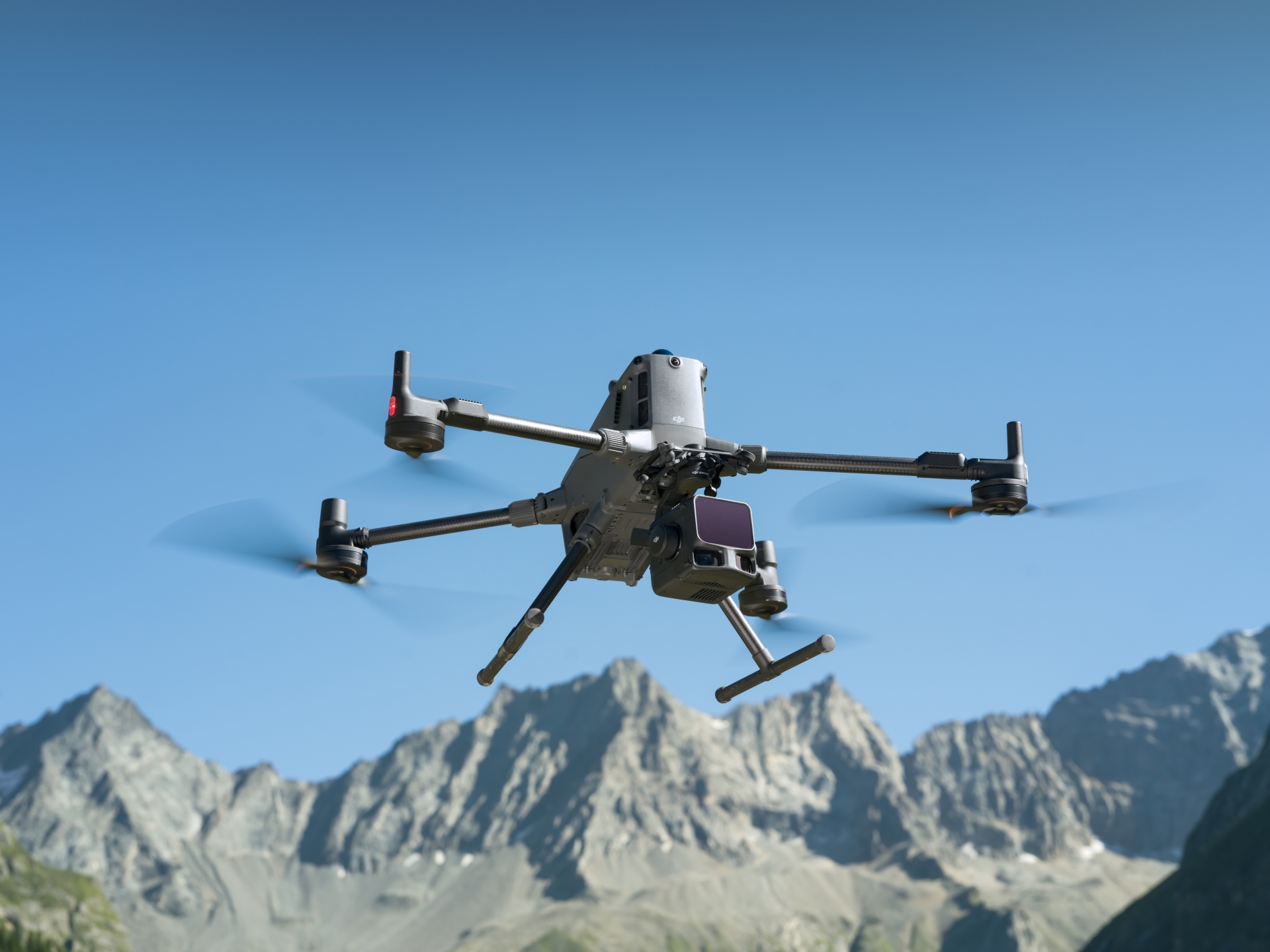

Sicurezza Aumentata e Integrazione con DJI M400

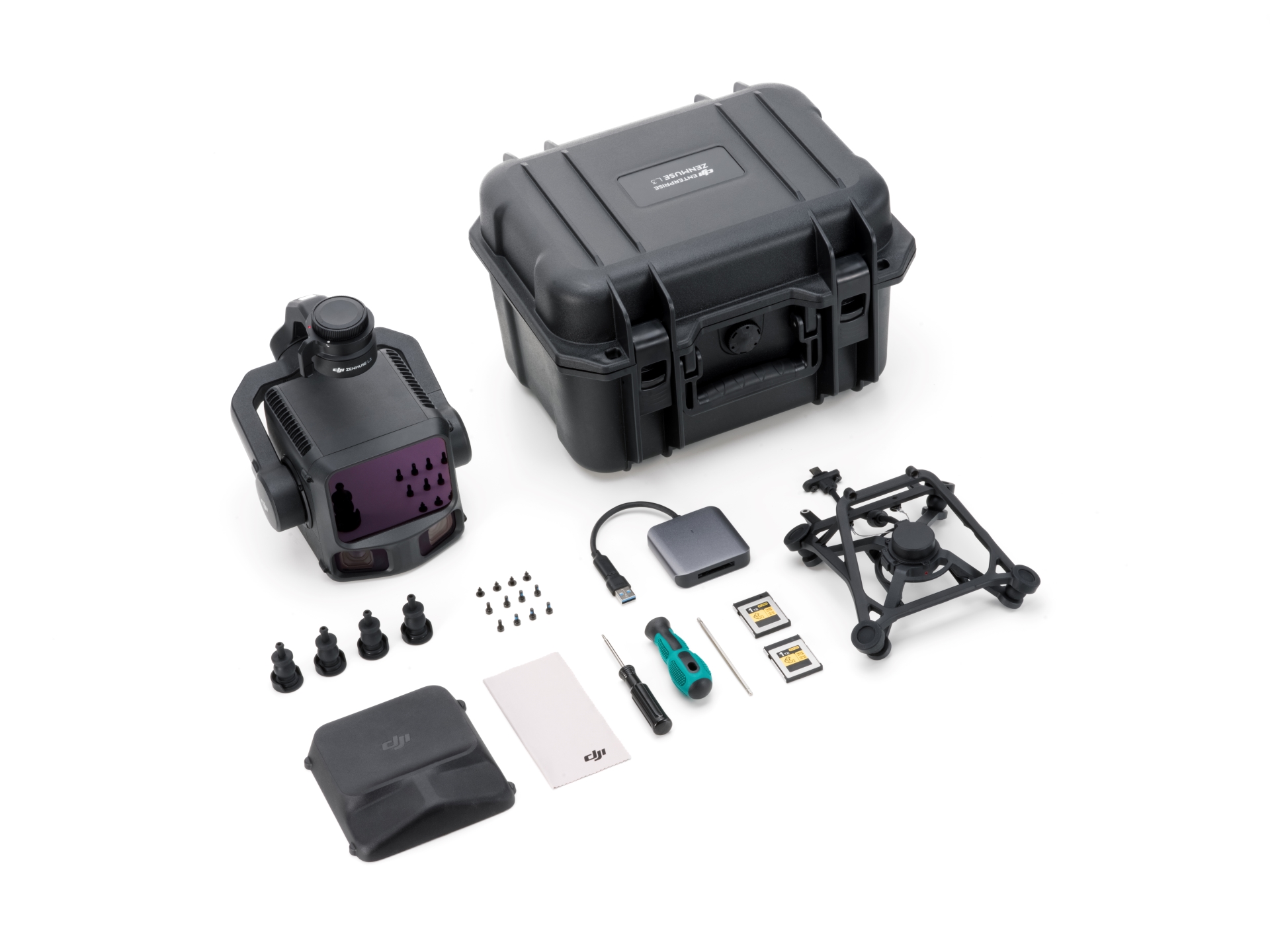

Il DJI Zenmuse L3 è stato progettato per operare esclusivamente con il drone M400, data la sua natura avanzata, che include un peso di 1.6 kg e l'elevato consumo energetico, DJI M350 non è compatibile a causa dell'insufficiente autonomia e alimentazione. L'L3 utilizza un nuovo gimbal e binari aggiornati e specifici, inclusi come accessori standard.
Il sistema è altamente protetto con grado IP54 e resiste a temperature operative estreme, da -25 °C a 55 °C, permettendo operazioni in presenza di pioggia intensa, polvere o temperature estreme.
Il sistema gimbal completo a 3 assi offre una libertà di movimento eccezionale (Pitch: da meno 120 a più 60 gradi, Yaw: da meno 80 a più 80 gradi, Roll: da meno 90 a più 60 gradi), consentendo la scansione accurata di facciate e la modellazione obliqua con stabilità di volo potenziata a livello di 0.01 gradi. L'innesto rapido DJI Skyport ne facilita l'utilizzo immediato

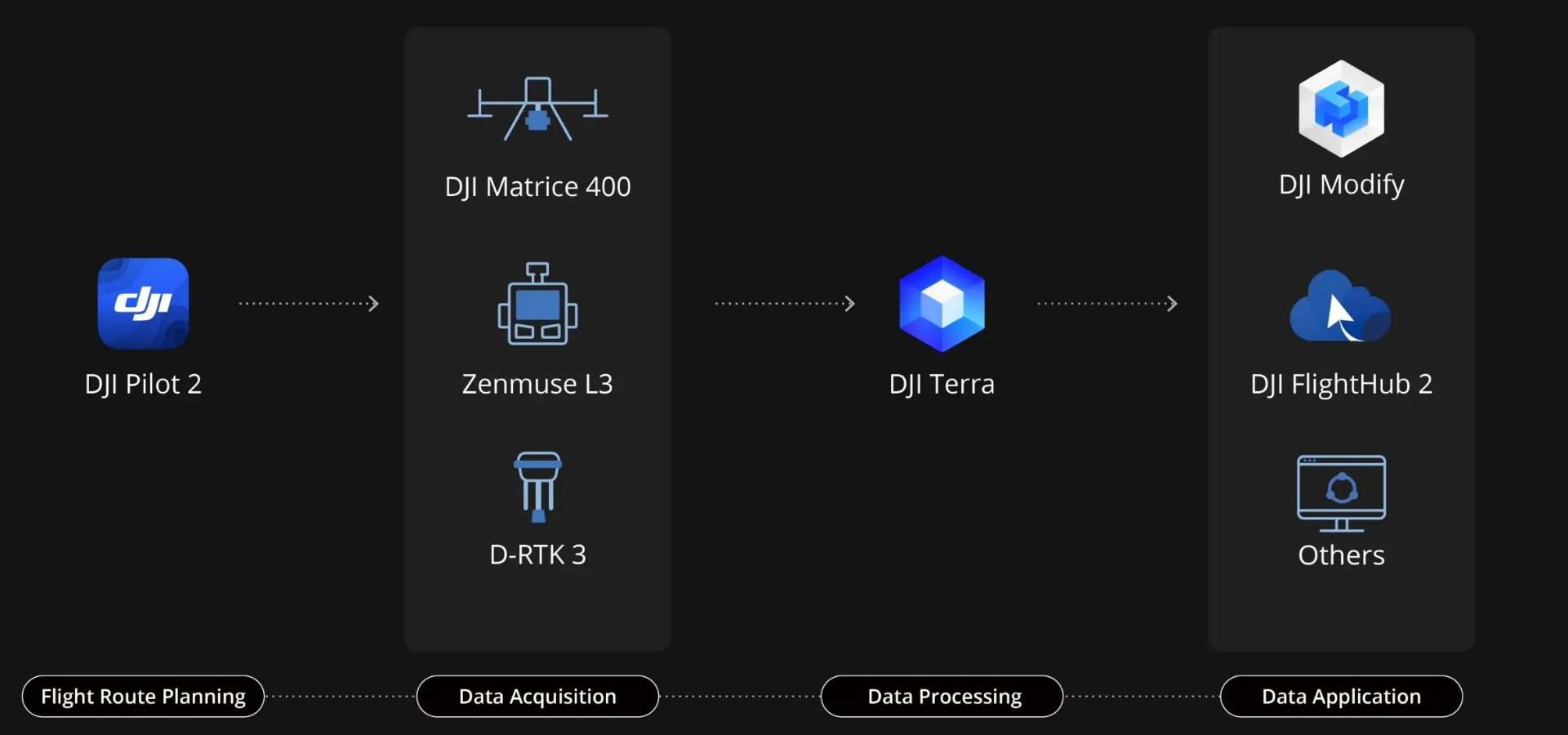

Soluzione completa
L'ecosistema DJI fornisce un flusso di lavoro completo che copre acquisizione, elaborazione e applicazione dei dati.
